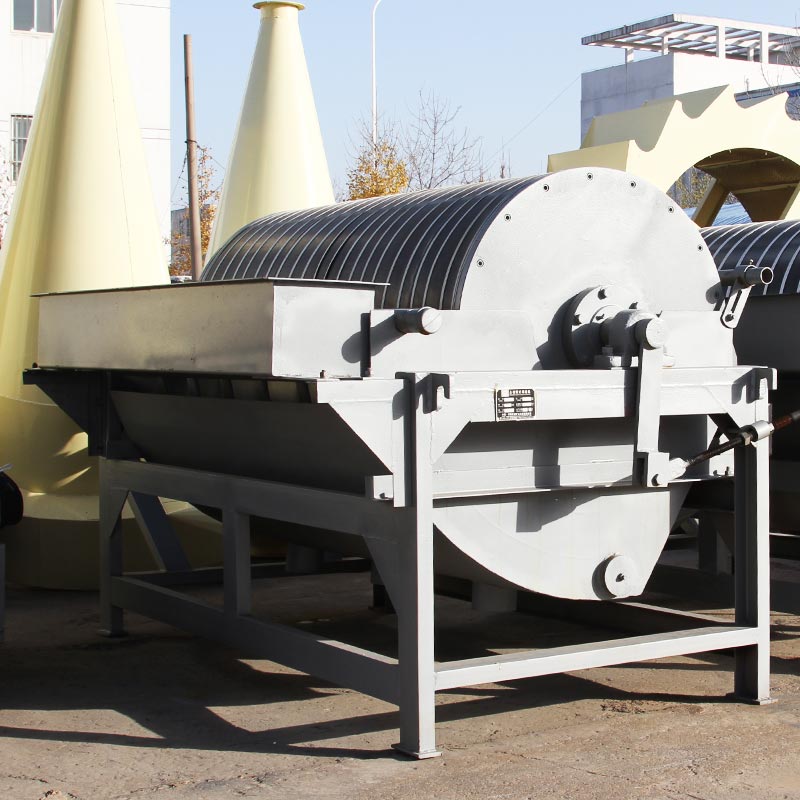

磁选机

磁选机

进料粒度:0-3mm

生产能力:10-280t/h

磁选机广泛用于资源回收、木材业、矿业、窑业、化学等行业,也用于煤、非金属矿、建材等物料的除铁作业等。

优惠报价 疑难解答

产品简介

磁选机广泛用于资源回收、木材业、矿业、窑业、化学等工场,适用于粒度3mm以下的磁铁矿、磁黄铁矿、焙烧矿、钛铁矿等物料的湿式磁选,也用于煤、非金属矿、建材等物料的除铁作业。由于该机结构简单,在工作中操作非常简便,因而生产率要高于同规格的设备产量,具有生产能力大、操作维护方便等优点。

磁选机

磁选机厂家

磁选机设备

磁选生产线设备

磁选机主要由:圆筒、磁系、槽体、转动部分、底板、支架、磁偏角调整装置和卸矿水管等部分组成。磁选机根据磁系数量可分为:单筒磁选机、双筒磁选机和组合式多筒磁选机。

磁选机结构图

工作原理

矿浆经给矿箱流入槽体后,在给矿喷水管的水流作用下,矿粒呈松散状态进入槽体的给矿区。在磁场的作用,磁性矿粒发生磁聚而形成“磁团”或“磁链”,“磁团”或“磁链”在矿浆中受磁力作用,向磁极运动,而被吸附在圆筒上。由于磁极的极性沿圆筒旋转方向是交替排列的,并且在工作时固定不动,“磁团”或“磁链”在随圆筒旋转时,由于磁极交替而产生磁搅拌现象,被夹杂在“磁团”或“磁链”中的脉石等非磁性矿物在翻动中脱落下来,最终被吸在圆筒表面的“磁团”或“磁链”即是精矿。精矿随圆筒转到磁系边缘磁力最弱处,在卸矿水管喷出的冲洗水流作用下被卸到精矿槽中,如果是全磁磁辊,卸矿是用刷辊进行的。非磁性或弱磁性矿物被留在矿浆中随矿浆排出槽外,即是尾矿。

性能优势

1、具有结构简单、处理量大、操作方便、易于维护等优点。

2、根据用户需要,可提供顺流、半逆流、逆流型等多种不同类型的磁选。

3、使用寿命长,生产成本低。

4、承载能力强、运转可靠,工作效率高。

5、节能环保高效,零部件采用优质材料制成,磨损少易保养。

磁选机

技术参数

型号 筒径(mm) 筒长(mm) 圆筒转速(r/min) 给料粒度(mm) 处理量(t/h) 功率(kw)
CTB6012 600 1200 <35 2-0 10-20 1.5
CTB6018 600 1800 <35 2-0 15-30 2.2
CTB7518 750 1800 <35 2-0 20-45 2.2
CTB9018 900 1800 <35 3-0 40-60 3
CTB9021 900 2100 <35 3-0 45-60 3
CTB9024 900 2400 <28 3-0 45-70 4
CTB1018 1050 1800 <20 3-0 50-75 5.5
CTB1021 1050 2100 <20 3-0 50-100 5.5
CTB1024 1050 2400 <20 3-0 60-120 5.5
CTB1218 1200 1800 <18 3-0 80-140 5.5
CTB1224 1200 2400 <18 3-0 85-180 7.5
CTB1230 1200 3000 <18 3-0 100-180 7.5
CTB1530 1500 3000 <14 3-0 170-280 11
