冲击式破碎机

冲击式破碎机

进料粒度:35-50mm

生产能力:12-520t/h

公路、铁路、高层建筑、市政、水电、砂石料场等。

优惠报价 疑难解答

产品简介

冲击式破碎机又称VSI制砂机,是我公司引进美国巴马克公司著名的“石打石”破碎机原理及技术,结合国内制砂生产方面的实际情况,研制开发出具有国内、国际、领先水平的高效碎石设备,广泛适用于各种岩石、磨料、耐火材料等。

冲击式破碎机,广泛用于金属和非金属矿石、水泥、耐火材料、磨料、玻璃原料、建筑骨料、人工造砂、河卵石、山石(石灰石、花岗岩、玄武岩、辉绿岩、安山岩等)、矿石尾矿、石屑的人工制砂、建筑骨料、公路路面料、垫层料、沥青混凝土和水泥混凝土骨料的生产以及各种冶金渣的细碎和粗磨作业,特别对中硬、特硬及磨蚀性物料,如碳化硅、金刚砂、烧结铝钒土、镁砂等。

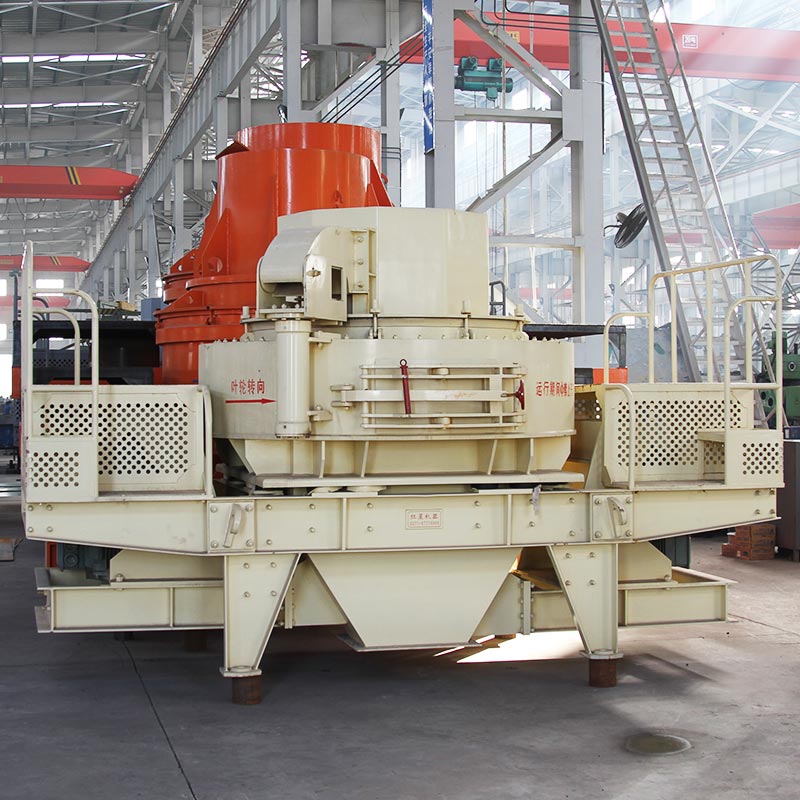

直通冲击式破碎机(制砂机)

直通冲击式破碎机(制砂机)

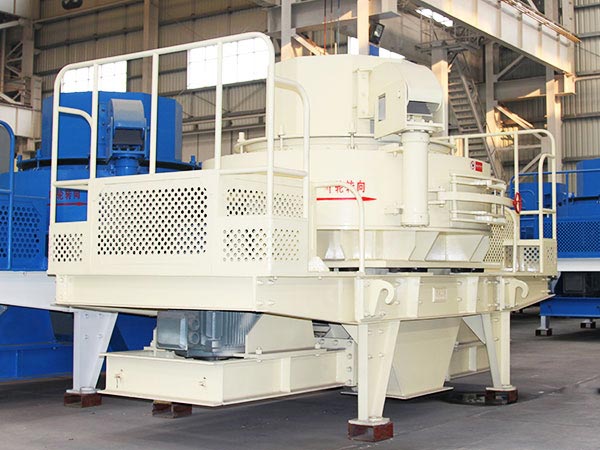

高效冲击式破碎机(制砂机)

高效冲击式破碎机(制砂机

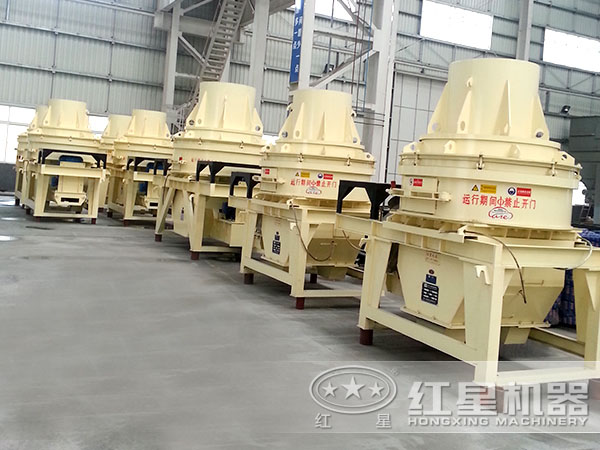

高效立轴冲击式破碎机(制砂机)

高效立轴冲击式破碎机(制砂机

制砂机国际展会

制砂机国际展会

工作原理

物料由进料斗进入冲击式破碎机,经分料器将物料分成两部分,一部分由分料器中间进入高速旋转的叶轮中,在叶轮内被迅速加速,其加速度可达数百倍重力加速度,然后以60-70米/秒的速度从叶轮三个均布的流道内抛射出去,首先同由分料器四周自收落下的一部分物料冲击破碎,然后一起冲击到涡支腔内物料衬层上,被物料衬层反弹,斜向上冲击到涡动腔的顶部,又改变其运动方向,偏转向下运动,从叶轮流道发射出来的物料形成连续的物料幕。这样一块物料在涡动破碎腔内受到两次以至多次机率撞击、磨擦和研磨破碎作用。被破碎的物料由下部排料口排出。和循环筛分系统形成闭路,一般循环三次即可将物料破碎成20目以下。在整下破碎过程中,物料相互自行冲击破碎,不与金属元件直接接触,而是与物料衬层发生冲击、磨擦而粉碎,这就减少了角污染,延长机械磨损时间。涡动腔内部巧妙的气流自循环,消除了粉尘污染。

制砂机工作原理

性能优势

1、涡流腔内部气流自循环,粉尘污染小,工作噪声低,达到国家环保要求。

2、受物料水份含量影响小,破碎效率高。

3、最佳的破碎腔物料撞击角度设计,与耐磨件的摩擦少,比传统设备运行费用低30%,直接降低了设备的使用成本。

4、独有的进料破碎结构,拥有多种破碎腔型,可很方便的实现"石打石"和"石打铁"的转换,从而解决了一机多用的难题。

5、结构合理、安装和维修方便、运行成本低。

制砂机性能优势

技术参数

型号规格 最大入料
(mm)
功率
(kw)
叶轮转速
(r/min)
处理量
(t/h)
外形尺寸(长×宽×高)
(mm)
总重量
(kg)
HX-06 35 2P   37-55 2000-3000 12-30 2500×1620×2600 5600
HX-07 45 4P   55-75 1500-2500 25-55 2700×1760×2800 7600
HX-09 50 4P   110-150 1200-2000 55-100 3900×2000×3070 12600
