浮选机

浮选机

进料粒度:0.35-20m³

生产能力:0.18-20m³/min

主要用于选别铜、锌、铅、镍、金等有色金属,也可以用于黑色金属和非金属的粗选和精选。

优惠报价 疑难解答

产品简介

浮选机适用于有色黑色金属的选别,还可用于非金属如:煤莹石、滑石的选别。该浮选机由电动机三角带传动带动叶轮旋转,产生离心作用形成负压,一方面吸入充足的空气与矿浆混合,一方面搅拌矿浆与药物混合,同时细化泡沫,使矿物粘合泡沫之上,浮到矿浆面再形成矿化泡沫。调节闸板高度,控制液面,使有用泡沫被刮板刮出。主要用于选别铜、锌、铅、镍、金等有色金属,也可以用于黑色金属和非金属的粗选和精选。

浮选机

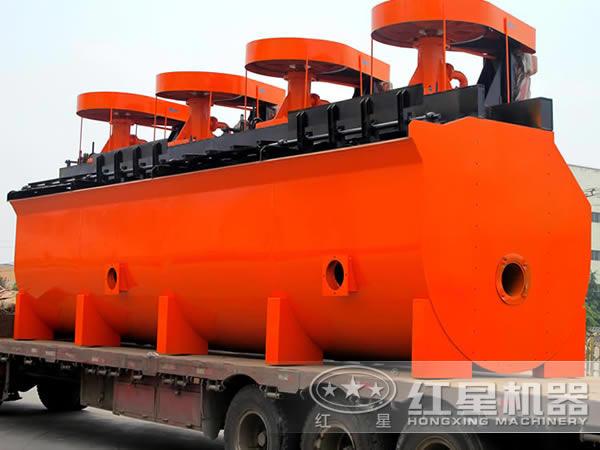

浮选机发货现场

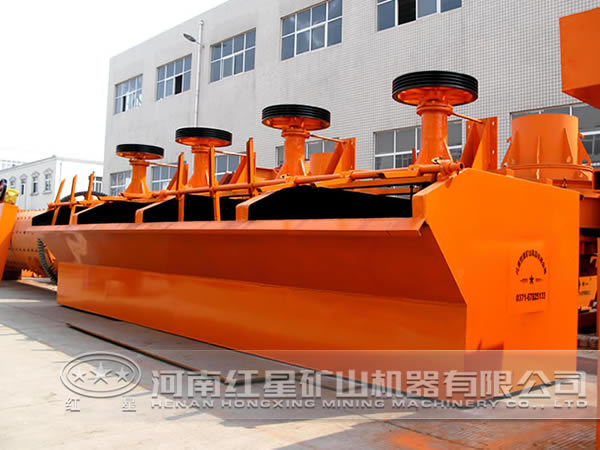

浮选机厂家

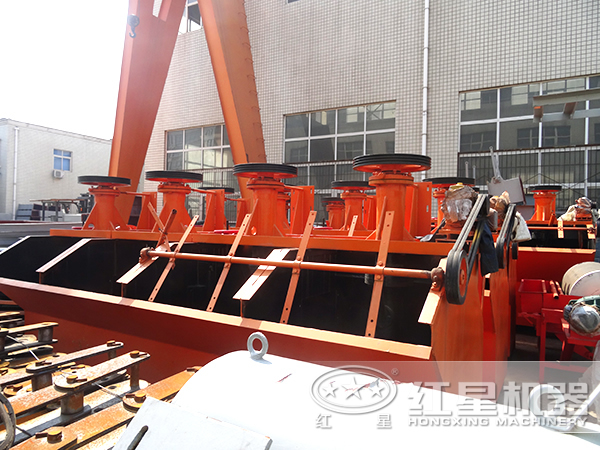

浮选机

工作原理

浮选机由电动机三角带传动带动叶轮旋转,产生离心作用形成负压,一方面吸入充足的空气与矿浆混合,一方面搅拌矿浆与药物混合,同时细化泡沫,使矿物粘合泡沫之上,浮到矿浆面再形成矿化泡沫。调节闸板高度,控制液面,使有用泡沫被刮板刮出。

矿浆和药剂充分混合后给入浮选机的第一室的槽底下,叶轮旋转后,在轮腔中形成负压,使得槽底下和槽中的矿浆分别由叶轮的下吸口和上吸口进入混合区,也使得空气沿导气套筒进入混合区,矿浆、空气和药剂在这里混合。

在叶轮离心力的作用下,混合后的矿浆进入矿化区,空气形成气泡并被粉碎,与煤粒充分接触,形成矿化气泡,在定子和紊流板的作用下,均匀地分布于槽体截面,并且向上移动进入分离区,富集形成泡沫层,由刮泡机构排出,形成精煤泡沫。

槽底上面未被矿化的煤粒会通过循环孔和上吸口再一次混合、矿化和分离。槽底下未被叶轮吸入的部分矿浆,通过埋没在矿浆中的中矿箱进入第二室的槽底下,完成第一室的全部过程后,进入第三室,浮选机如此周而复始,矿浆通过最后一室后进入尾矿箱排出最终尾矿。

浮选机工作原理图

性能优势

1、分选精度高。对煤质的适应性强,分选精度高,产率高,尤其是对难选煤更显其优势,精煤灰分可比常规机械搅拌式浮选机降低1-2%。

2、产量高、成本低。处理量大,单位体积处理量为常规浮选机的2-3倍。运行成本低,与常规机械搅拌式浮选机比较能节电1/3-1/2。

3、易于维修。浮选机槽体内无运转部件,易于维护检修。

4、占地面积小,节省基建投资。相同处理量时,占地面积只有机械搅拌式的40-60%。

5、操作简单,自动化程度高。

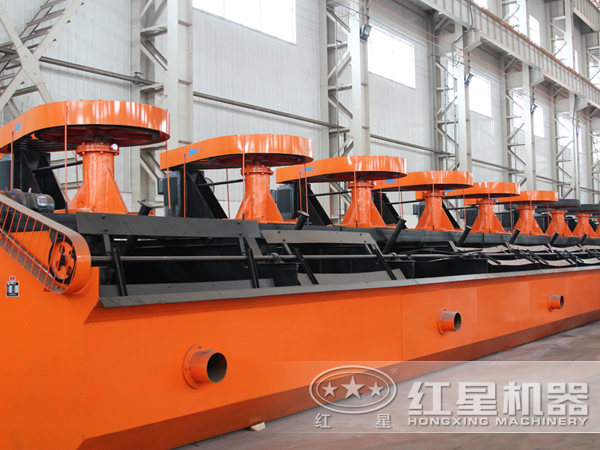

浮选机

技术参数

类别 规格型号 有效容积(m³) 处理能力(m³/min) 主轴     刮板 槽体尺寸(长×宽×高)(mm) 单槽重量(t)
功率(kw) 转速(r/min) 转速(r/min) 功率(kw)
XJK型浮选机 XJK-0.35 0.35 0.18-0.4 1.5 483 25 1.1 700×700×700 0.5
XJK-0.62 0.62 0.3-0.9 3.0 400 25 1.1 900×820×850 1.0
XJK-1.1 1.1 0.6-1.6 5.5 330 25 1.1 1100×1100×1000 1.4
XJK-2.8 2.8 1.5-3.5 11 280 25 1.1 1750×1600×1100 2.5
XJK-5.8 5.8 5-7 22 240 25 1.5 2200×2200×1200 3.6
SF型浮选机 SF-0.37 0.37 0.2-0.4 1.5 386 25 1.1 700×700×750 0.5
SF-0.7 0.7 0.3-0.9 3 400 25 1.1 900×820×950 1.0
SF-1.2 1.2 0.6-1.6 5.5 330 25 1.1 1100×1100×1100 1.9
SF-2.8 2.8 1.5-3.5 11 268 25 1.1 1750×1600×1150 2.6
SF-4 4 2-4 15 220 25 1.5 1850×2050×1200 2.9
SF-8 8 4-8 30 191 25 1.5 2200×2900×1400 4.2
SF-10 10 5-10 30 191 25 1.5 2200×2900×1700 4.5
SF-20 20 5-20 30×2 191 25 1.5 2850×3800×2000 9.9
JJF型浮选机 JJF-2 2 1-3 7.5 443 25 1.5 1400×1400×1100 1.7
JJF-4 4 2-4 11 305 25 1.5 1600×2150×1250 2.4
JJF-8 8 4-8 22 233 25 1.5 2200×2900×1400 4.5
JJF-10 10 5-10 22 233 25 1.5 2200×2900×1700 4.9
JJF-16 16 5-16 30 180 25 1.5 2850×3800×1700 8.0
JJF-20 20 5-20 37 180 25 1.5 2850×3800×2000 10.5
