反击式破碎机

反击式破碎机

进料粒度:300-700mm

生产能力:30-800t/h

广泛用于建材、矿山、能源、交通、铁路等行业中,一般用来破碎石灰石、煤、电石、石英、白云石、硫化铁矿石、石膏和化工原料等中硬度以下的脆性物料。

优惠报价 疑难解答

产品简介

反击式破碎机能处理边长100-500毫米以下物料,具抗压强最高可达350兆帕,具有破碎比大,破碎后物料呈立方体颗粒等优点。广泛应用于建材、矿石破碎、铁路、高速公路、能源,交通、能源、水泥、矿山、化工等行业中用来中细碎物料。 其排料粒度大小可以调节,破碎规格多样化。

反击式破碎机适合对各种软、中硬矿石进行粗碎、中碎、细碎作业,如:石灰石、长石、方解石、滑石、重晶石、稀土、粘土、高岭土、白云石、高岭土、石膏、石墨等。反击式破碎机(反击破)主要用于冶金、矿山、水泥、化工、耐火材料及陶瓷等工业部门,以及高速公路建设、水利工程、建筑碎石、机制砂加工等领域。

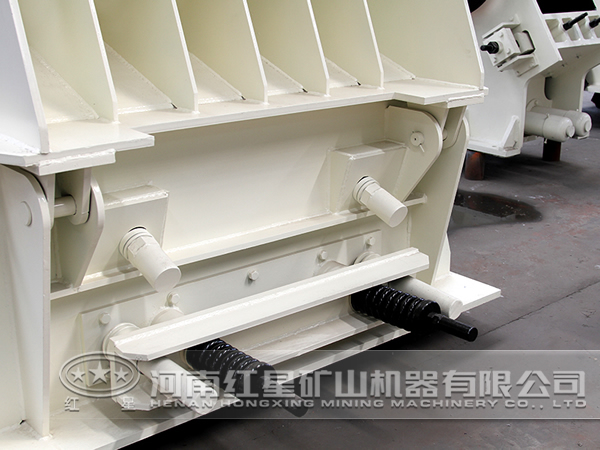

反击式破碎机

反击式破碎机厂家

德版反击式破碎机

反击式破碎机厂家车间

工作原理

反击式破碎机主要是利用冲击能来达到物料破碎的目的。设备工作时,转子在电动机的带动下高速旋转,此时物料进入板锤作用区,受到板锤的撞击破碎,后又被抛向反击装置上受再次破碎,然后又从反击衬板上弹回到板锤作用区重新破碎,此过程重复进行,物料由大到小进入一、二、三反击腔重复进行破碎,直到物料被破碎至所需粒度,由出料口排出。

反击式破碎机工作原理

作业过程中,石料由机器上部直接落入高速旋转的转盘;在高速离心力的作用下,与另一部分以伞型方式分流在转盘四周的飞石产生高速碰撞与高密度的粉碎,石料在互相打击后,又会在转盘和机壳之间形成涡流运动而造成多次的互相打击、粉碎。

反击式破碎机结构图

性能优势

1、反击板与板锤间隙能方便调节,有效控制出料粒度,颗粒形状好。

2、进料口大、破碎腔高、适应物料硬度高。

3、经优化设计成低转速、多破碎腔冲击型破碎机,其线速度较一般反击破降低 20%-25% ,以低能耗获得高的生产能力。

4、 合理的板锤结构,具有装卸快、多换位等优点,可大缩短换板锤的时间。

5、独特的反击齿板、无键连接,检修方便,经济可靠。

反击式破碎机国际合作

技术参数

型号 规格
(mm)
进料口尺寸
(mm)
最大进料粒度
(mm)
处理能力
(t/h)
功率
(kw)
总重量
(t)
外形尺寸
(长×宽×高)
(mm)
PF-1007 Φ1000×700 400×730 300 30-70 4P   37-45 12 2330×1660×2300
PF-1010 Φ1000×1050 400×1080 350 50-90 4P   45-66 15 2370×1700×2390
PF-1210 Φ1250×1050 400×1080 350 70-130 6P   110 17.7 2680×2160×2800
PF-1214 Φ1250×1400 400×1430 350 100-180 6P   132 22.4 2650×2460×2800
PF-1315 Φ1320×1500 860×1520 500 130-250 6P   200 27 3180×2720×2620
PF-1320 Φ1300×2000 993×2000 500 165-320 6P   250 34 3220×3100×2620
PF-1520 Φ1500×2000 830×2040 700 300-550 4P   315-400 50.6 3959×3564×3330
PF-1820 Φ1800×2000 1260×2040 800 600-800 630-710 83.21 4400×3866×4009
